| 소재: | 스테인리스 스틸 | 토크 측정 범위: | 0.5~90(N·m) |
|---|---|---|---|
| IP 비율: | IP66 | 적용: | 파워 어시스트 자전거 |
| 입력 전압: | 4.5~5.5(VDC) | ||
| 강조하다: | 고 정밀 토크 센서,IP66 토크 센서,전기 보조 자전거 토크 센서 |
||

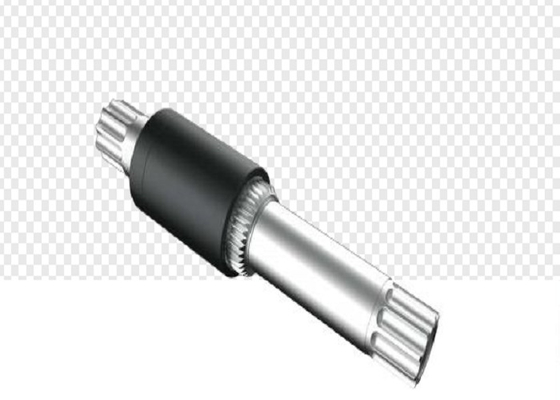

ISIS 축 중위 위치전력 보조 자전거용 토크 센서
왜 우리
*자극장 제로 간섭
*좋은 안정성 및 높은 정확성
*응답 속도
*접촉이 없고, 오래 사용되죠.
| 매개 변수 | 지수 |
| 입력 쿼리 | 4.5~5.5 (VDC) |
| 입력 전력 | <0.2W |
| 토크 출력 전압 | 0.75~3.3 (V) |
| 토크 신호의 기울기 | 30mV/N · m (다양한 지역의 사용자 자전거 습관에 따라 조절) |
| 토크 측정 범위 | 0.5~90 (N·m) |
| 속도 신호 펄스 수 | 32/개인 맞춤형 |
| 속도 신호 작동 주기는 | 40%~60% |
| 설계 표준 | EN15194 |
| 스핀드 표준 | ISIS |
| IP 비율 | IP66 |
| 근무 기간 | (-20~+60) °C |
| 저장 온도 | (-30~+80) °C |
제품 라인 순서 인터페이스 및 출력 특성
인터페이스는 사용자 필요에 따라 사용자 정의 할 수 있습니다
| 색상 | 정의 |
| 파란색 | 비활동 상태 (저수준 상태) |
| 흰색 | 비활동 상태 (저수준 상태) |
| 빨간색 | +5V |
| 검은색 | 전원 공급 지상 |
| 노란색 | 토크 신호 |
| 녹색 | 속도 신호 |
특징
강력한 반자자기 간섭 능력
측정 정확도 ≤ 1%
동적 반응시간 ≤ 20ms
작업 손실 ≤ 0.2w, 유지보수 무료, 좋은 교환성
이 설치는 원자격 간격에 대한 큰 허용도를 가지고 있으며, 유사한 전력 센서보다 낫습니다.
굽기 모멘트와 축력에 민감하지 않으며 외부 힘의 간섭에 강한 저항력을 갖는다.
비접촉 측정은 긴 사용 수명을 가지고 있습니다.
높은 정확성, 좋은 안정성, 높은 일관성
집합의 크기와 입력/출력 신호를 조절할 수 있습니다.
판매 후 서비스
최대 24개월의 보증 기간을 제공합니다.
장비를 작동하는 동안 사람이 아닌 장애에 대한 유지 보수 부서에 보증 제공,
인적 인 원인이 아닌 부품 손상을 위해, 유지 보수 부서는
손상된 부품을 수리하거나 교체하는 역할을 합니다.
주의
분해 과정에서, 순서대로 설치하고 분해하십시오.
해제 작업이 제대로 이루어지지 않으면 손해는 스스로 부담합니다.
지침
1도표에서 표시된 방향으로 왼쪽 끝 뚜?? 을 잠그십시오 ( 잠금 토크 35Nm)
2톱크 센서 단체를 5차원 커넥터의 오른쪽에서 삽입합니다.그리고 다섯 가지 연결 장치 아래 구멍을 통해 출력 전선을 스레드 (홀의 중심은 다섯 가지 연결 장치의 중앙에 위치합니다)
3오른쪽 끝 뚜?? 을 설치하고 도표에 표시된 방향으로 잠그십시오 ( 잠금 토크 35Nm)
4큰 기어판을 설치하고 큰 기어판의 스플라인이 토크 센서의 스플라인과 일치합니다.
5도표에서 표시된 방향으로 견과류를 잠그십시오. ( 잠금 토크 35Nm)
6캔크샤프트를 설치하고 설치를 완료
