| 소재: | 스테인레스 스틸 / 합금강 | 30분 이상 크리프: | Cn의 0.02% |
|---|---|---|---|
| 로드 셀 케이블: | +Exc -빨간색, +Sig-grn, -Exc-Blk, -Sig- Wht | 케이블: | 14m |
| 용량: | 5-450T | 반복 가능성: | Cn의 0.017% |
| 제한하중 및 파괴하중: | EMax의 120/150%. | 지적재산권 보호 표준: | IP68 |
| 강조하다: | 150% 컬럼 로드 셀,14M 컬럼 로드 셀 |
||
기둥 로드 셀은 4 개의 전선으로 된 로드 셀 케이블을 가지고 있습니다. 빨간색 및 녹색 전선은 각각 흥분 및 신호에 사용됩니다.검은색과 흰색 전선이 각각 자극과 신호 반환에 사용됩니다.로드 셀 케이블은 가혹한 환경에 견딜 수 있도록 설계되어 있으며 -30 °C에서 +70 °C의 서비스 온도 범위 내에서 작동 할 수 있습니다. 케이블의 단열 저항은 5000MΩ 이상으로 평가됩니다.전기 간섭에 대한 높은 저항력을 가집니다..
칼럼 기반 로드 셀은 정밀 힘 측정이 필요한 애플리케이션에 이상적입니다. 일반적으로 산업 중량 애플리케이션에서 사용됩니다.예를 들어, 무거운 기계 및 장비 제조로드 셀의 기둥형 설계는 큰 힘을 처리하고 무거운 부하에서도 정확한 측정을 유지할 수 있음을 보장합니다.
| 정확성 | C3 |
| 용량 | 5-450T |
| 출력 (output) (cn) / 제로 잔금 (zero balance) | 2.0 ±0.02 /0±0.02 MV/V |
| 케이블 | 14M |
| IP 보호 표준 | IP68 |
| 로드 셀 케이블 | +Exc -Red, +Sig-grn, -Exc-Blk, -Sig-Wht |
| 30분 넘게 미끄러져 | 0Cn의 0.02% |
| 명목 흥분 | 5~12V |
| 소재 | 스테인리스 스틸 / 합금 스틸 |
| 제한 부하 & 휴식 부하 | 120 /150%의 EMax |

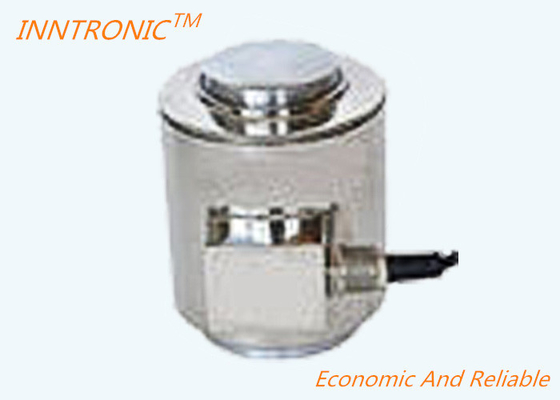

이 제품은 힘 감지 변환기이며, 부하 측정 변환기 또는 힘 센서로도 알려져 있습니다.
부하 측정 변환기 설계로, IN-CC22는 정확하고 정확한 힘 측정이 필수적인 다양한 응용 프로그램에 이상적입니다.5000MΩ 이상의 단열 저항은 오래 지속되고 신뢰성을 보장합니다Cn의 0.017%의 반복성이 항상 정확하고 일관성있는 판독을 보장합니다.
IN-CC22는 25t, 30t, 45t의 세 가지 용량으로 제공됩니다. 이는 광범위한 부하 측정 시나리오에 적합합니다.700±20Ω의 입력 저항과 703±20Ω의 출력 저항은 다양한 측정 장치 및 시스템과 호환성을 보장합니다..
IN-CC22의 로드 셀 케이블은 설치와 사용을 용이하게 하기 위해 컬러 코딩되어 있다. 케이블에는 4개의 케이블이 포함되어 있다. +Exc (붉은), +Sig (녹색), -Exc (검은), -Sig (백색).이 간단하지만 효과적인 디자인은 로드 셀을 연결하고 기존 측정 설정에 통합하는 것이 쉽다는 것을 보장합니다..
제조, 테스트 또는 품질 통제에서 힘을 측정해야하는 경우 INNTRONIC IN-CC22 컬럼 기반 로드 셀은 이상적인 솔루션입니다. 정확성, 신뢰성,그리고 내구성이 항상 일을 제대로 할 수 있도록 도와줍니다..
